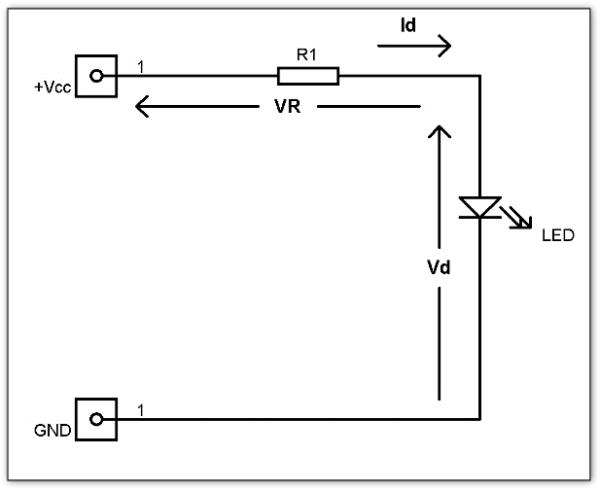

Per una giusta polarizzazione del LED, bisogna polarizzarlo direttamente, cosi come avviene con tutti i diodi. Ciò significa che il potenziale presente all'Anodo deve essere maggiore di quello presente al Katodo. Inoltre bisogna inserire in serie al Led una resistenza che limita la corrente entro i limiti massimi. Lo schema che vedi è quello idoneo. Per calcolare la Resistenza R, bisogna tenere conto della tensione del Led VD, della tensione di alimentazione VCC e della corrente ID che dovrà attraversare il LED. La formula corretta quindi è: R=(VCC-VD)/ID.
Esempio: Vcc=12V; VD=3,10V (led bianco); ID=10mA R=(12-3,10)/10*10^-3= 8,90/10*10-3= 890 Ohm quindi circa 1000 Ohm
